汽車制造中的鐳射加工應用近況

公司新聞 2024-03-15 16:59

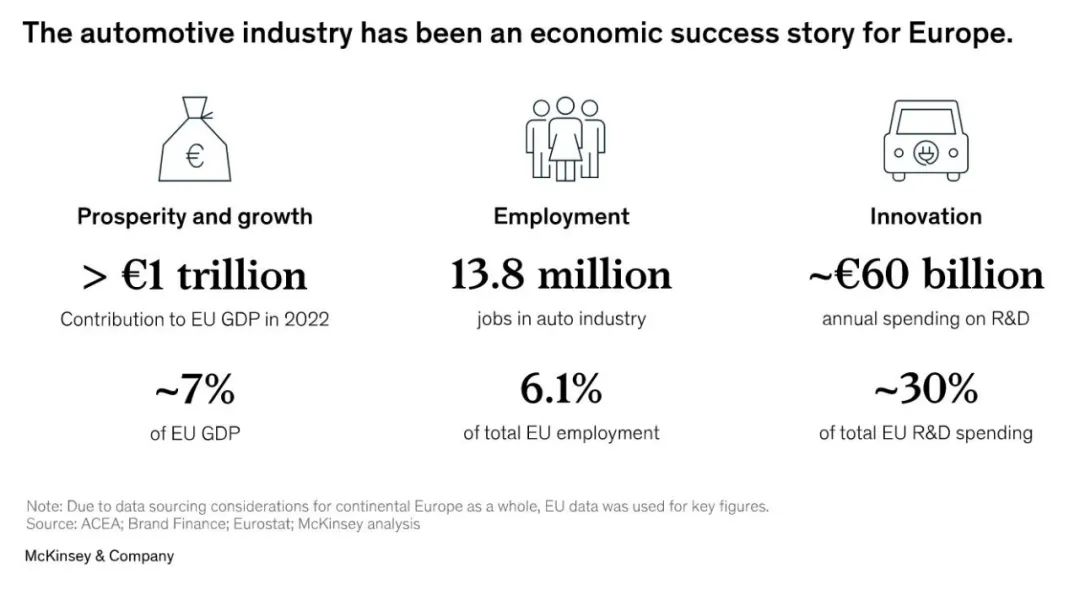

汽車工業是鐳射材料加工最大的應用領域之一，在疫情造成破壞之前，麥肯錫未來移動中心便已經提示汽車行業是“歐洲經濟的增長引擎”，2019 年約占有歐盟 GDP 的 7%^[1]^。??

汽車生產尚未恢復到疫情前的水平，—部分原因是持續的供應鏈限制。然而，歐洲汽車行業的增長呈上升趨勢。例如，2022年前9個月，歐盟生產了近800萬輛乘用車。

與2021年同期相比，單位數量增長了5.8%^[2]^。?

長期以來，鐳射在優化汽車制造方面發揮著重要作用，從而促進了該行業的發展。對于大多數車輛來說，幾乎每個區域，無論是內部還是外部，都會包含經過鐳射加工的零件。這是由于它們具有出色的多功能性和可重復性，一臺鐳射設備能夠以極高的精度和速度加工各種汽車部件。它們是自動化程度極高、經濟高效且維護成本低的工具，可部署在高輸送量汽車生產線上，適用于需要切割、焊接、釬焊、打標、表面處理、鉆孔、3D 打印和熔覆等應用。鐳射可用于加工由金屬、塑膠、玻璃、橡膠和紡織品等材料制成的各種復雜的 2D/3D 汽車零件。

白車身制造

應用鐳射的汽車生產的主要階段之一，特別是用于切割、焊接和釬焊，被稱為白車身（BIW）制造。在這個階段，構成道路車輛基本結構的鋼架部件被切割并連接在一起。

車身、車門和車架部件通常由各種等級的熱成形鋼制成，例如不銹鋼、低碳鋼、高強度鋼、高碳/低碳鋼或鍍鋅鋼。鋁也可用于某些部件，由于其重量較輕，有助于提高車輛的燃油經濟性。大多數鋼制車身面板的厚度約為0.6-0.8毫米，而鋁制車身面板的厚度一般為0.8-1.8毫米。

鐳射焊接在白車身制造中已經使用了幾十年，Volvo于1991年成為第一家將其引入車身車間主線的歐洲汽車制造商。大約在同一時間，BMW也采用了該技術，將其用于其子裝配線上的車頂部件。

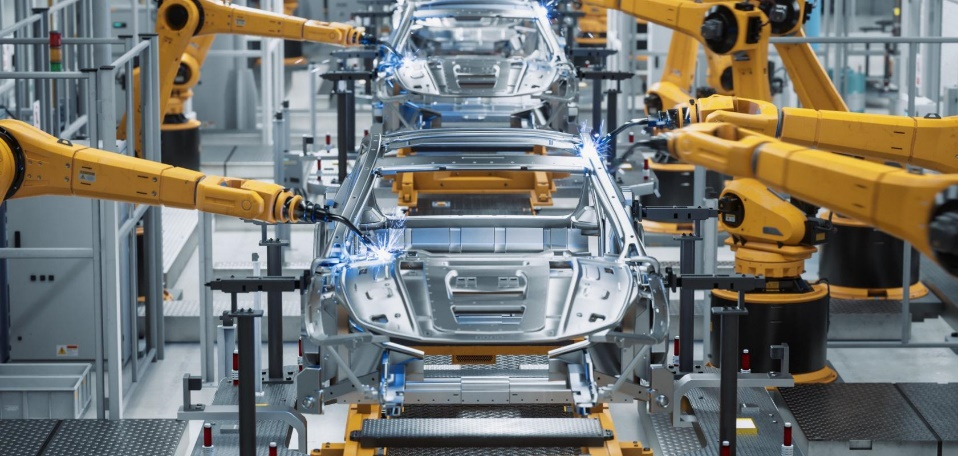

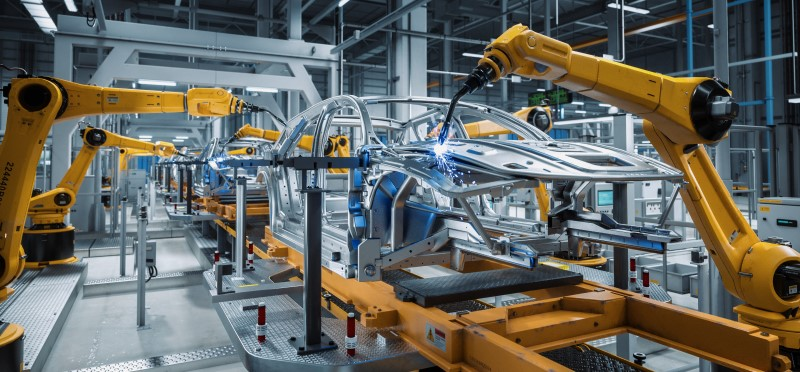

鐳射用于白車身制造中的切割、焊接、釬焊和穿孔應用，圖示為道路用車輛的車架組裝（圖片：Gorodenkoff/Shutterstock）。

白車身部件也可以使用雷射進行釬焊，不同之處在于焊接涉及熔化兩個連接伙伴的基材，因?yàn)樗鼈児潭ㄔ谝黄?，而釬焊涉及填充金屬在連接伙伴之間流動以形成粘合。鐳射釬焊通常用于車輛車門和車頂線的接縫，形成無縫、高強度的粘合，可以很容易地涂漆。

白車身制造中的大多數雷射焊接/釬焊任務都可以由光纖激光器完成，光纖激光器因其低運營成本而受到青睞。它們可用于在相似和不同材料之間形成高質量的焊接，例如在將鋼焊接到鋁時，同時避免冷裂紋、氣孔和飛濺。此外，光纖激光器可以很容易地集成到汽車生產線的機器人中，因?yàn)樗鼈兊墓馐梢酝ㄟ^柔性光纖沿著機械臂向下傳輸?shù)郊庸ゎ^。

長期以來，鐳射切割、修整和穿孔也一直是白車身制造的一部分，Austin Rover 安裝了五軸系統，用于將預生產的車身面板修剪一直到 1983年. 此外，柱子、框架、天線孔、襯套和用于固定外部零件的孔都是可以用鐳射切割或穿孔的實例零件。光纖激光器通常也是此類應用的首選工具。

子元件和車輛內飾

鐳射同樣用于生產汽車制造中的各種子元件和內飾部件。例如，鐳射焊接可用于生產金屬部件，如齒輪、發動機氣門、制動卡鉗、輪胎輪輞、座椅框架、交流發電機、噴油器、濾清器、搭扣、排氣管、消聲器、波登壓力管、安全氣囊啟動器、電機線圈繞組和各種附加發動機零件。同樣，這些通常都使用光纖激光器進行焊接。雖然這些零件中的大多數由某種形式的鋼或鋁制成，但在運動和豪華車市場中，鈦有時因其密度低、強度高和耐腐蝕/耐熱性好等優點而受到青睞。光纖激光器還可用于加工由碳纖維增強聚醚醚酮（CFR-PEEK）制成的零件，CFRPEEK通常用于制造制動系統、發動機和氣候管理系統、離合器、傳感器和行走裝置。

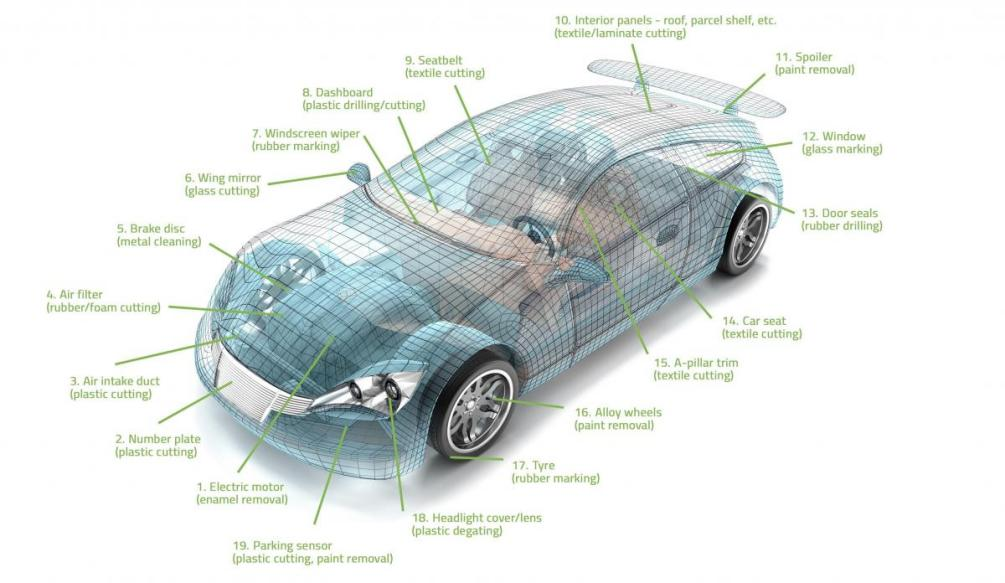

如圖所示，CO₂?激光器在汽車制造中有許多應用。圖片來源：Luxinar.

在汽車內飾織物的切割中，光纖激光器被更傳統的CO₂激光器所超越。這是因?yàn)檩^長（約10μm）的CO₂激光器可以更好地被紡織品、塑膠、皮革和丙烯酸樹脂等非金屬材料吸收。例如，它們用于修剪織物覆蓋的儀表板和內飾柱上的多余材料。其他基于紡織品的鐳射應用包括切割用于安全帶的織帶和安全氣囊的織物，以及用于座椅和裝飾的真皮和合成皮革的切割和紋理化，以及地毯和墊子的切割。就安全氣囊而言，它們的材料通常涂有硅膠，以幫助其在充氣時保持空氣，并且這種材料可以在縫合在一起之前進行雷射切割。由于鐳射切割是一種非接觸式工藝，因此只需對織物進行最少的處理，這減少了涂層損壞造成安全氣囊性能產生不良的可能性。

CO₂激光器還可用于汽車制造中切割和修整塑膠部件，例如內部和儀表板、支柱、保險杠、車牌、裝飾件和電子/燈外殼這些塑膠制成的部件，包括 ABS、丙烯酸、HDPE、聚碳酸酯和聚丙烯。例如，聚碳酸酯燈配件和塑膠前照燈透鏡可以用CO₂雷射進行修整，以去除注塑成型后的任何廢塑料。

此外，在輪胎上打標數據矩陣碼以實現可追溯性也是CO₂激光器的一個相對較新的應用。雷射也開始用于輪胎原型制作，將胎面和胎側輪廓加工成輪胎。這可以取代使用熱刀手動雕刻輪胎的需要，這是一個既耗時又成本密集型的過程，并且存在技術限制。

電動汽車用電池和電機生產

近年來，汽車制造業的一個更重要的發展是向電動汽車（EV）的持續轉變。

根據電動汽車銷量，2022年共交付了1050萬輛新電池電動汽車和插電式混合動力電動汽車，與2021年相比大幅增長了55%^[3]^。Statista甚至預測，到2030年，全球所有新車銷量的26%將是電動汽車^[4]^。這種飆升的需求導致汽車行業尋求高通量工藝和技術，以提高電動汽車電池和電動機的產量。

雷射行業已經極大地回應了這一行動號召，在過去十年中，專門針對這一應用領域出現了許多來源和系統。

僅在電動汽車電池制造中，雷射就有 30 多種應用^[5]^。例如，雷射可用于焊接電池的箔和母線、密封電池盒、將極耳焊接到電池外殼以及焊接電動機中的發夾。它們還可用于切割電池的銅陽極和鋁陰極箔。

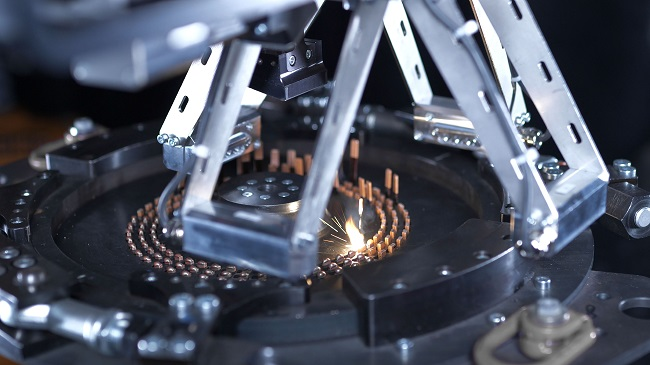

?鐳射現在被廣泛用于焊接電機生產中的發夾（圖片來源：Scansonic）

因此，對于像Trumpf這樣的公司來說，電動汽車已成為其利潤豐厚的目標市場，目前約占該公司雷射部門收入的40%。這表明電動汽車作為雷射公司的機會的重要性。

電動汽車市場特別出現了新的雷射解決方案，包括藍色（450nm）和綠色（515nm）激光器，它們擅長加工電池和電動機中使用的許多銅元件。這是因?yàn)樗鼈兊目梢姽獠ㄩL被銅吸收得特別好（藍色吸收率為65%，綠色吸收率為40%），而紅外光纖激光器（1,070nm）的吸收率為5%。因此，可見激光器能夠避免使用更高的光纖雷射功率來克服材料反射率所帶來的挑戰，更高的紅外光纖雷射功率可能導致焊接缺陷，例如空隙和飛濺，從而增加電阻率。雖然光纖激光器可以配備可變光束模式或擺動焊接頭等技術來幫助減輕這些缺陷，但可見激光器可以在不需要采用此類措施的情況下以較低的功率實現高質量的銅焊縫。

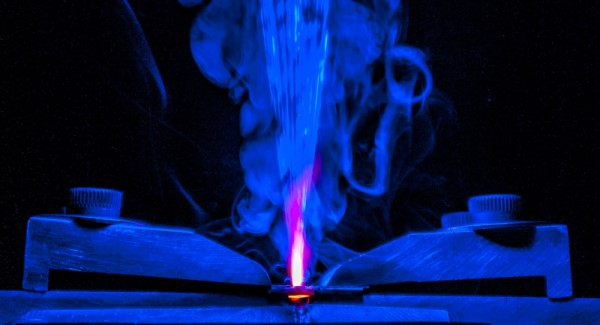

近年來，藍色激光器已成為焊接電動汽車中使用的許多銅部件的解決方案（圖片來源：Nuburu）

藍色激光器也是焊接不同金屬組合的理想選擇，例如銅和不銹鋼或銅和鋁。過去，銅和不銹鋼等組合被證明很難用光纖激光器進行焊接，因?yàn)闀a(chǎn)生金屬間相，從而降低焊接接頭的完整性。然而，使用藍色激光器可以在高度均勻的焊縫中最大限度地減少或消除這些金屬間相的產生。這并不是說一般光纖激光器不能用于焊接這種材料組合。與銅焊接類似，使用可變光束模式技術可以在一定程度上緩解異種材料焊接的挑戰。

持續創新

汽車和雷射行業繼續共同發展，各自繼續尋找雷射加工的新應用。例如，目前在氫燃料電池生產中，雷射被用于雙極板的焊接，氫燃料電池將為未來的重型車輛提供動力，克服電池技術無法提供所需的行駛里程。增材制造和包層也越來越多地被探索，例如優化拓?fù)浣Y(jié)構并減輕結構部件的重量，或涂覆制動盤以提高其耐用性。
